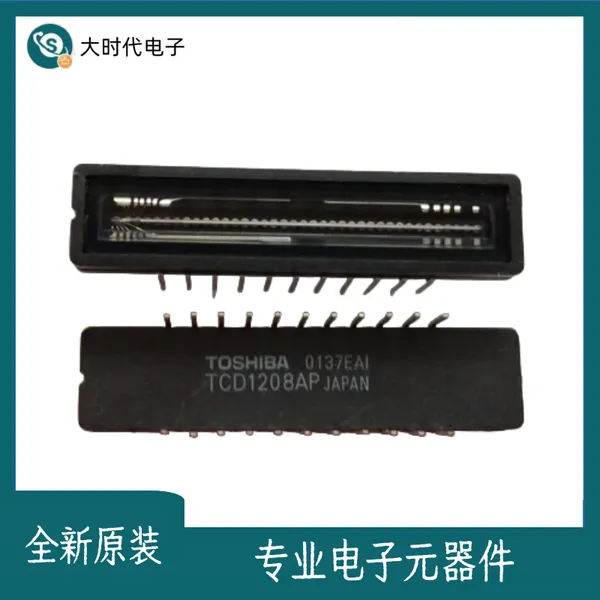

| 产品特性：传感器 | 品牌：Toshiba | 型号：TCD1208AP |
| 传感器类型：图像传感器 | 像素尺寸：/ | 每秒帧数：1fps |
| 图像大小：2160 | 分辨率：/ |
✅ 基本参数
像素数量：2160 像素
像素尺寸：14 μm × 14 μm，14 μm 间距
分辨率：约 200 DPI（8 线/毫米），适用于 B4 尺寸纸张
供电电压：5V（逻辑脉冲 & 电源）
时钟类型：2 相时钟（5V）
封装：22 引脚 DIP（T-CAPP 塑料封装）
工作温度范围：−25 °C 至 +60 °C
存储温度范围：−40 °C 至 +100 °C
✅ 电气特性（典型值）
时钟频率范围：0.15 MHz ~ 1.0 MHz（典型 0.5 MHz）
复位脉冲频率：0.3 MHz ~ 2.0 MHz（典型 1.0 MHz）
输出信号：模拟电压，需外接 ADC 采样
随机噪声：有明确定义与测量方法，适合对一致性要求较高的应用
✅ 应用场景
传真机（FAX）
图像扫描仪（Image Scanner）
OCR（光学字符识别）设备
低端工业视觉系统
✅ 驱动建议
需外部提供 2 相时钟脉冲（Φ1、Φ2）、移位脉冲（SH）、复位脉冲（RS）等
建议使用 FPGA 或 CPLD 生成驱动时序
输出信号需经过放大、滤波、CDS（相关双采样）处理以提高信噪比
